Controladora digital Stack_duino V.1.7,

[AntonioT]

El final de carrera, si no recuerdo mal, de esa controladora, permanece por defecto cerrado, es decir que cuando el carril llega al final y lo presiona y se abre. Si no se tiene instalado el final de carrera, por defecto el programa interpreta que el carril ha llegado al final (está abierto).
Si este es el motivo real del error, la solución para verificarlo es simplemente puentear el pin que indique el programa con GND (masa) y comprobarlo, la última versión que yo monté lo que hice fue colocar un interruptor para activarlo o desactivarlo y de ese modo, poder usarlo cuando fuera necesario.

[TioGuilly]

Bien llegado al Foro, Guillermo.
Hace ya unos cuantos años que no uso esa controladora y con Robert me pasa lo mismo que a ti. Pero vamos a tratar de solucionar ese problema.
Se me ocurren tres caminos:
1º Nos ponemos en contacto por correo-e y entre los dos hacemos pruebas a ver si me acuerdo y averiguamos que es lo que le pasa a la controladora (tengo toda la informacion del hardware y tambien del ino para que funcione desde el teléfono).
2º No muy lejos tienes a AntonioT, que conoce esa controladora al dedillo (montó varias). Si tu y yo fracasamos, te puedo poner en contacto con él para que te la arregle.
3ª Acabo de terminar de hacer una controladora de cinco ejes (Z, X e Y) + Giro e Inclinación y manejo de flash, luces de continua hasta 32V y de alterna a 220V. Funciona perfectamente y estoy esperando a acabar el montaje de unos rieles para hacer unos videos y presentarla. O sea que en menos de un mes la podreis ver y tambien la podreis montar.
Si yo lo he podido hacer, cualquiera puede; que no tengo ni idea ni de programacion ni de electronica. Solo lo consegui con la asistencia de Gemini. fue muy laborioso, pero el resultado es--- bueno ya lo direis.
Empece a finales de mayo y con una controladora de un solo eje y fui..... hasta finales de agosto, en que ya estaba funcionando la de cinco ejes.
Esa primera de un eje (similar a la que compraste) la montas en un par de tardes. El precio es ridiculo y necesitas unas tijeras y destornillador y se maneja desde un telefono, una tableta o un ordenador (Windows, Mac o como sea) y sin cables, Bluetooh o el Wifi de un router (emite su propio wifi).

Pero, si quieres, empezamos por tratar de poner en marcha la famosa Stack_Duino V.1.7.
Lo de construir una, puede ser una buena practica para construir 7. Una para el Profe y seis para los "Chavales"

Muchas gracias Alfredo y encantado de hablar contigo:
La controladora que tengo yo es sin bluetooth, es exactamente esta: https://www.youtube.com/watch?v=L9aNFj1vYAc

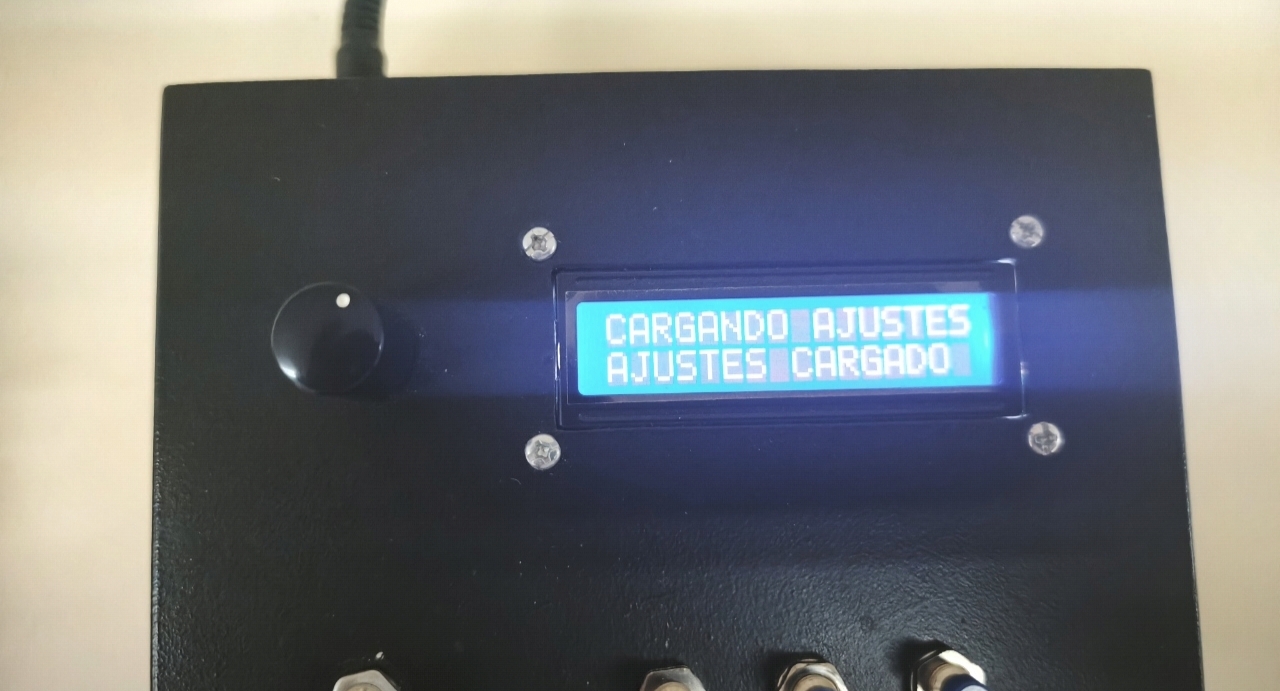

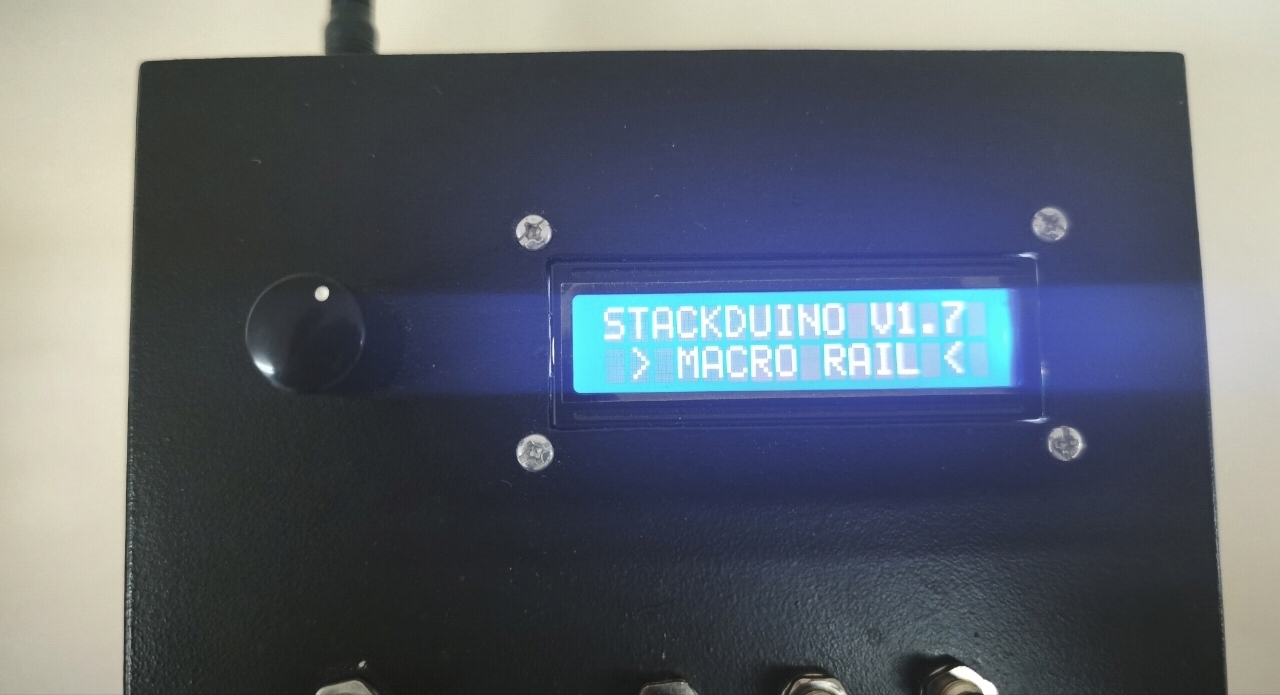

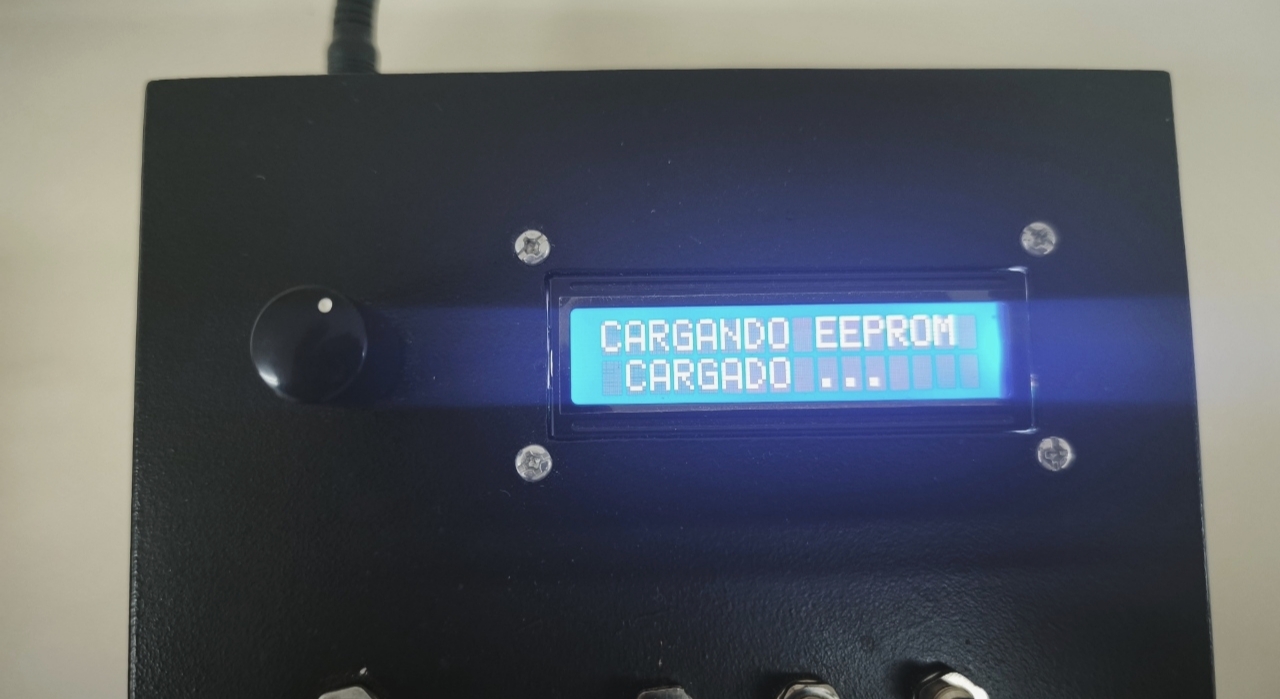

La controladora arranca y carga ajustes y eeprom

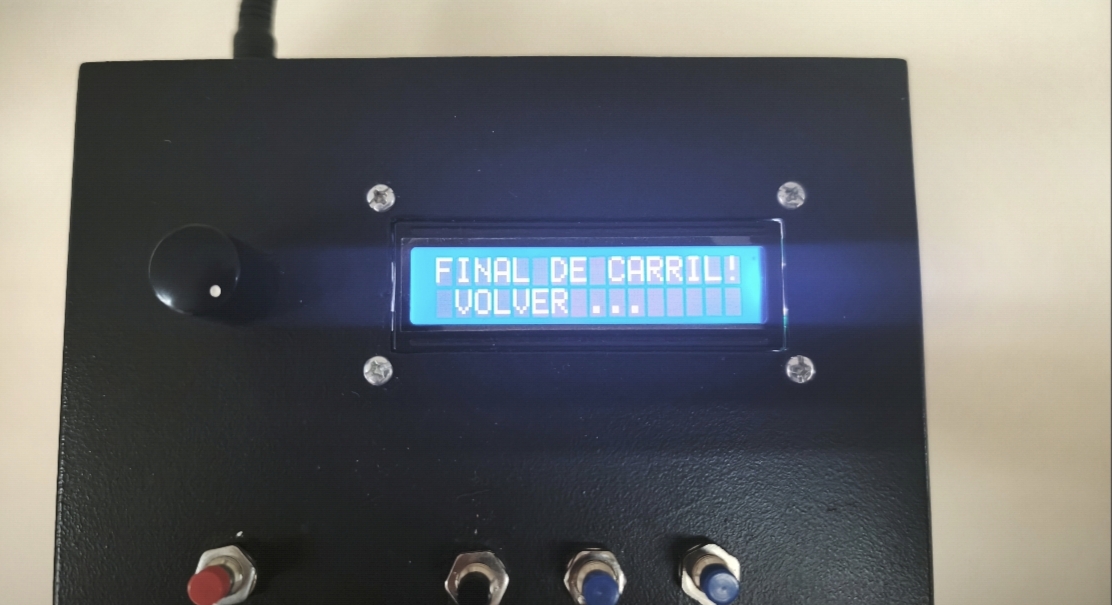

Automáticamente y sin posibilidad de hacer nada aparece esta pantalla

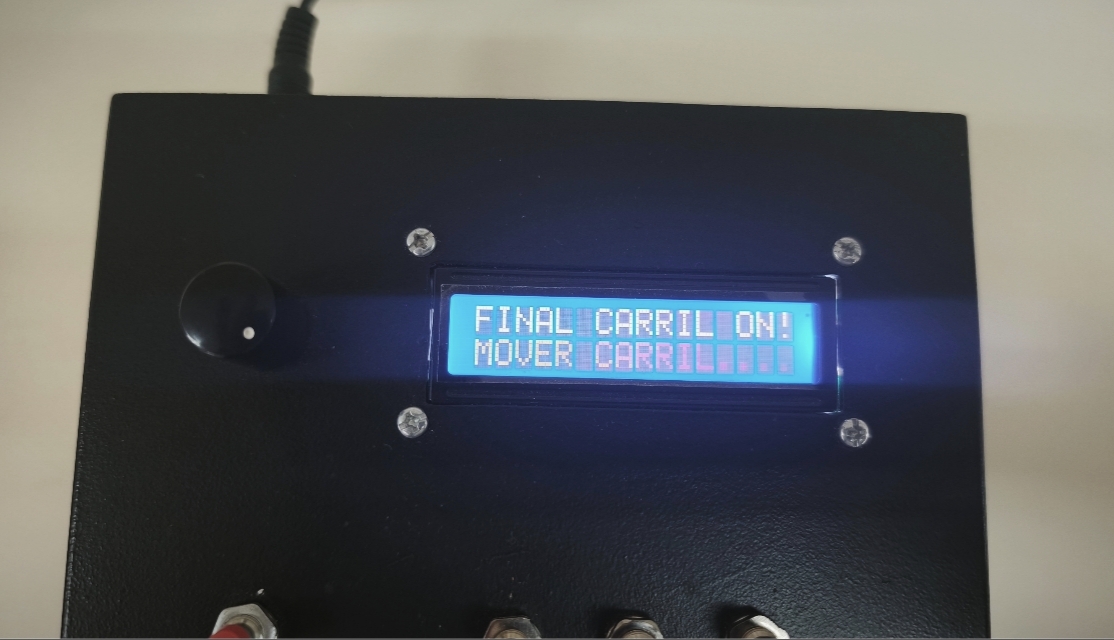

La única manera de salir de esta pantalla es dar a uno de los pulsadores azules (manuales) y aparece esta nueva pantalla. El motor empieza a moverse de manera continua y la única manera de salir y que pare es apagar o reiniciar la controladora...


Te mando mi correo por privado para estar en contacto. Además me interesa el proyecto que estás haciendo.

[TioGuilly]

El final de carrera, si no recuerdo mal, de esa controladora, permanece por defecto cerrado, es decir que cuando el carril llega al final y lo presiona y se abre. Si no se tiene instalado el final de carrera, por defecto el programa interpreta que el carril ha llegado al final (está abierto).
Si este es el motivo real del error, la solución para verificarlo es simplemente puentear el pin que indique el programa con GND (masa) y comprobarlo, la última versión que yo monté lo que hice fue colocar un interruptor para activarlo o desactivarlo y de ese modo, poder usarlo cuando fuera necesario.

Muchas gracias AntonioT miraré o hacerme un cable o puentear el pin. He intentado cortocircuitar la entrada del final del carril, pero no funciona. A ver si puedo hacerlo, soy muy patoso con la electrónica, si no, pediré ayuda a algún compañero.


Como veríais la posibilidad de borrar la eeprom y a ver si así sale del bucle?

[Alfredo M. Rubio]

Bueno Guillermo, parece que entonces es la misma que la de este hilo, o sea "Arduino Pro Mini, con driver Sanyo LV8729., hasta 128 micropasos". De todas maneras mira en las paginas de Gigi a ver si das con el ino exacto. https://sites.google.com/site/gigimysit ... macro-rail . Yo tengo varios ino, pero no se cual sera el de la tuya.
Me parece que te falta escribir un mensaje mas, para poder mandar privados, pero esta noche te escribo a Hotmail y ya estamos en contacto.
La controladora que vende Quenoteam creo que es la primera de de Peter Y Lin y es estupenda. si todavia la tiene quedate con ella, que ademas es la unica (aparte de la mia ) que te dejara manejar el flash con un retardo, para poder usarlo en camaras que con el obturador totalmente electronico no lo permiten (que son la mayor parte de ellas)

[AntonioT]

"Como veríais la posibilidad de borrar la eeprom y a ver si así sale del bucle?"

No creo que solucione nada, de hecho el que muestre ese error demuestra que muy mal no puede estar el software, yo sigo pensando que es un problema de conexión (o de mala conexión). Además a nivel docente, no hay mejor para aprender que resolver los problemas

Edito: tras ver las imágenes que has puesto, hay una que indica que ha cargado la configuración, seria bueno saber que está cargando, no vaya a estar ahí el problema.
