Comprobación correcto montaje ópticas

[aplilo]

Buenas tardes, hay algún modo de comprobar la correcta colocación de las ópticas o dicho de otro modo la efectividad de las mismas.
Lo digo porque con el mitu 20x saque una foto hace años y ahora tratando de mejorarla me da la impresión de que algo no va bien, noto falta de nitidez respecto al apilado anterior. Por eso digo si hay algún patrón que usar o sistema para verificar el correcto estado.
Gracias de antemano, un saludo

[Alfredo M. Rubio]

Buenas Aplilo.
No entiendo muy bien lo que preguntas, pero para comprobar si un objetivo esta más o menos bien, le hago un apilado con un papelin laser https://drive.google.com/file/d/18Ee1OC ... sp=sharing
No es lo mejor para ver la definicion, pero si las aberraciones, si cubre bien o no y etc...
En esta pagina y las siguientes tienes pruebas que hice para ver como se comportan en los enfoque de distancia corta. https://foromacrosmuymacros.com/viewtop ... 0&start=10
Aparte de esto, comprueba que no tengas reflejos de luz dentro del fuelle o el tren de tubos. A veces con algunas configuraciones, para eliminarlos uso unos discos a modo de deflector que coloco despues del objetivo y tambien antes que la camara. Aqui puedes ver uno https://www.flickr.com/photos/rubio41/4732111137/
Los Mitu son muy delicados, si ese tuyo sufrió en más minimo percance, ello puede ser el motivo de lo que dices que te pasa.
Si estuvieras cerca de Oviedo podria mirartelo, pero si no es asi, pues nada, que los viajes son enemigos de los Mitu.
Y tambien te digo que no soy capaz de hacer dos apilados iguales, asi que...

[aplilo]

Alfredo, como siempre al pie del cañón, muchísimas gracias.
Efectivamente era eso lo que reclamaba.
También he visto, microcircuitos electrónicos, aunque no sé de dónde conseguirlos.
Echaré un vistazo a los posibles reflejos internos.
Supongo que todo aquello que presente líneas o signos más o menos bien definidos de muy pequeño tamaño debe servir también.
A ver qué observo, lo dicho muchas gracias
Antonio (aplilo)

[Alfredo M. Rubio]

Las obleas de silicio que usaba Robert O´toole parece que valen para esto, pero es dificil dar con la interesante. Aqui hay muchas https://es.aliexpress.com/w/wholesale-o ... YLFnYLFngB
Hace tiempo Macrero me mando unos trozos de una, pero no fui capaz de eliminar los brillos que se producian. Y hace poco consiguio otras y por lo que vi, pasaba lo mismo.
O sea que papelin laser o escamas de mariposa para ciertas magnificaciones; que las  cartas de prueba de resolución de la USAF de 1951 ( norma MIL-STD-150A)  se salen de madre



y unas copias chinas que vi, tampoco baratas, eran un desastre.

[aplilo]

Gracias Alfredo, de momento he pillado un circuito de un pendrive, voy a sacar algún apilado a ver qué tal.
En realidad, creo que es más la iluminación que otra cosa. Hice un apilado hace unos 5 años, y estoy tratando de hacerlo de nuevo, un poco más completo y no termino de obtenerlo similar.
Es difícil volver a reproducir las mismas condiciones de iluminación. Yo que sacó apilados de minerales, en ocasiones sale una cara con todos sus detalles y otras no se ven, depende totalmente de la iluminación.
Saludos
A. Pliego

[Alfredo M. Rubio]

Esa es la mayor verdad de todas. "El manejo de la luz"
Asunto muy puñetero

[AntonioT]

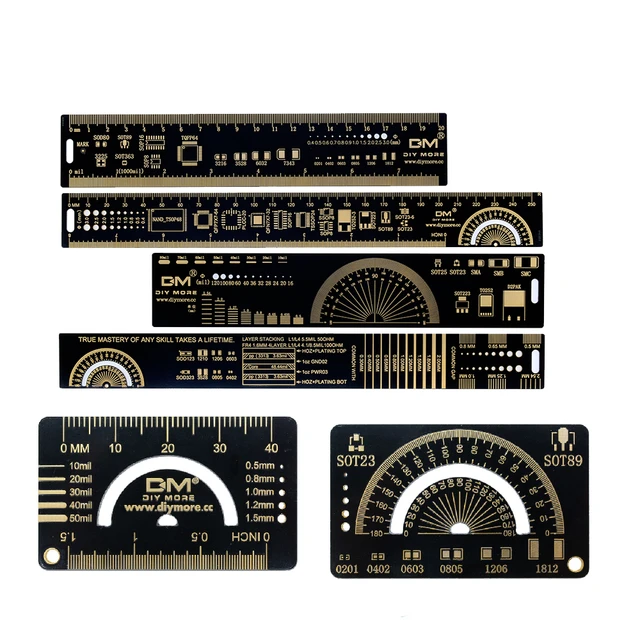

Si fotografias minerales, puedes utilizar este tipo de reglas, pero ya anticipo que tienen brillo pero no tanto como las obleas:

[aplilo]

Gracias Antonio por el aporte y, si, efectivamente lo mío son los minerales.
Como decía he probado con un componente del circuito de un pendrive, no sé si es una resistencia o un condensador, de tamaño aproximado de 1x 0,5 mm y creo que sirve muy bien. Tiene una inscripción con algo de relieve, y para mí es suficiente para ver que el montaje está correcto, el apilado hecho solo parcialmente es suficiente para ver la gran calidad del objetivo y el nivel de detalle al 100%.
La cuestión es, como dice Alfredo, lo difícil que es reproducir, pasado un tiempo, un apilado y máxime si no recuerdas el montaje de la iluminación. Esta es fundamental, hasta el punto de cambiar por completo el resultado final, de una mala imagen a un imagen excelente.

[LoupCE]

Podrías probar haciendo una comprobación con un patrón de enfoque, como una carta de resolución o un gráfico de líneas finas. También es útil revisar la colimación de las ópticas y limpiar cuidadosamente las lentes. Si notas pérdida de nitidez, podría deberse a desajustes en el montaje o incluso a suciedad interna. Un software de apilado actualizado también puede marcar la diferencia.
